KYN66-40.5铠装移开式金属关闭开关装备
- 联系yl23455永利
- 电话：0371-63787018 63787028
- 手机：13903863688 18838071111
- 邮箱：zkzm@vip.163.com
- 网址：www.zkdg.cn
产品形貌
一、主题内容与适用规模
1、主题内容
本说明书划定了KYN66-40.5型铠装移开式交流金属关闭开关装备（以下简称开关柜)的手艺数据，，结构概况，，事情原理，，装置基础尺寸，，运输保管及运行磨练等方面的注重事项，，作为用户选型和使用的依据。。。。。
2、适用规模
本说明书适用于KYN66-40.5型真空开关柜
二、产品用途
本产品切合GB3906-91《3~35kV交流金属关闭开关装备》及DL/T404-1997《户内交流高压开关柜订货手艺条件》的有关要求。。。。。适用于40.5kV交流三相50Hz单母线电力系统中，，做为接受和分派电能之用，，本产品为户内使用。。。。。
三、使用情形
1、周围空气温度：上限：40℃；；下限：-10℃
2、海拔：不大于1000m。。。。。若大于1000m，，订货时需特殊说明。。。。。
3、湿度及腌臜：相对日平均值不大于95%、月平均值不大于90%。。。。。如在高湿期内温度急降时允许爆发凝露，，或开关柜在GB3906-91附录E划定的1级条件使用，，需在订货时说明。。。。。
4、开关柜允许在8级地动烈度地区使用。。。。。
5、周围空气不受侵蚀性气体、水蒸汽显着污染。。。。。
6、无经常性强烈振动。。。。。
四、产品系列和主要规格
1、本产品系列可分为标准型（机械寿命1万次)和可频仍操作型（机械寿命12万次)。。。。。
2、全型号的组成
1、可移开部件在开关柜内的状态
(1）锁定状态：锁定状态是可移开部件在柜内的一种稳固状态，，在这种状态时，，可移开部件上装置的断路器可以举行合闸或分闸操作；；推进机构的摇把插口被关闭，，可移开部件不可移动。。。。�？ ？？梢瓶考乃ㄗ刺荒茉谑虑槲恢煤褪匝槲恢檬迪�。。。。。锁定状态的实现息争除，，都是通过锁定机构及联锁实现的。。。。。在锁定位置，，锁定机构实现对小车的锁定或扫除的同时，，其联锁机构完成对推进机构摇把插孔的关闭或翻开。。。。。
(2)移动状态;移动状态是可移开部件在柜内的一种暂时状态，，在这种状态下，，可移开部件上装置的断路器不可举行操作，，锁定机构扫除对小车的锁定﹔推进机构摇把插口翻开，，可移开部件可以在柜内的试验位置和事情位置之间移动。。。。。
2、可移开部件在开关柜内的位置
(1）锁定位置
(a）事情位置:这是可移开部件的一种锁定状态。。。。。在事情位置，，开关柜的主回路接通，，辅助回路也接通。。。。。
(b）试验位置:这是可移开部件的另一种锁定状态。。。。。在试验位置，，开关柜的辅助回路接通，，但主回路断开。。。。。
(2）暂停位置:这是移动状态和锁定状态之间的一个位置，，推进历程中在此位置应插好二次插头，，如不插二次插头小 车无法进入锁定状态。。。。。
六、手艺参数

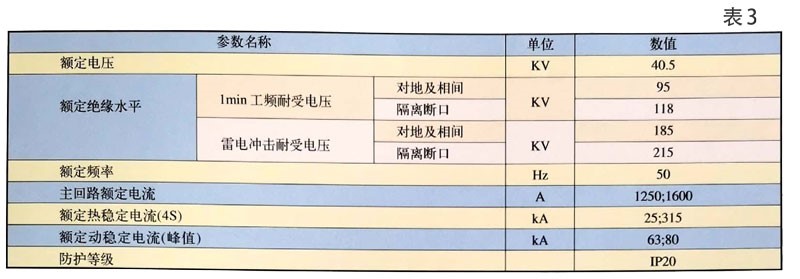

1、开关柜手艺参数见表3

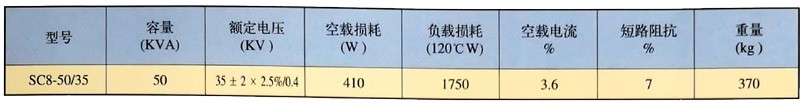

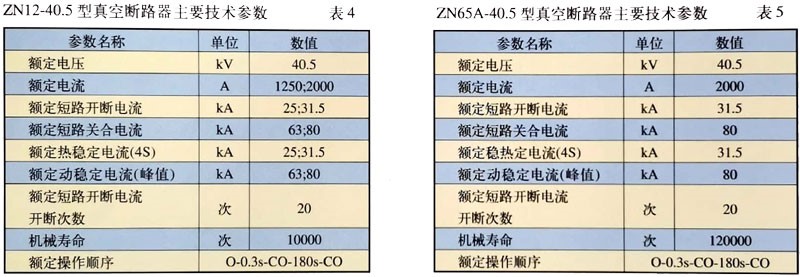

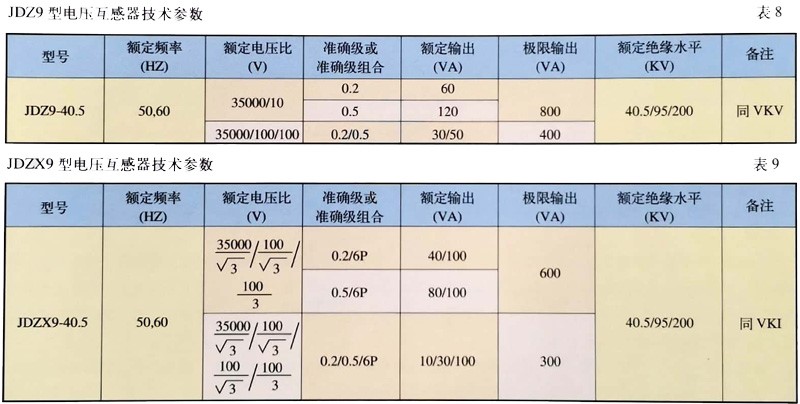

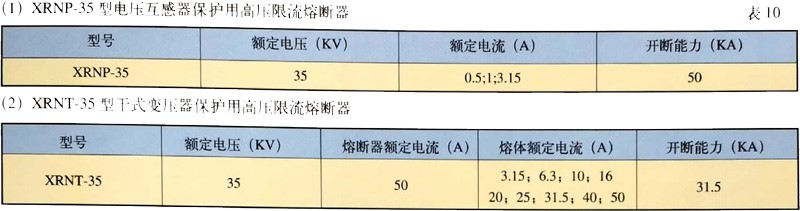

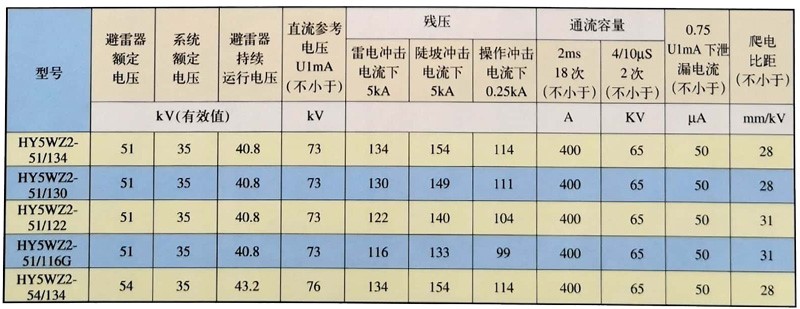

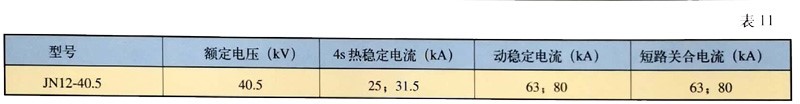

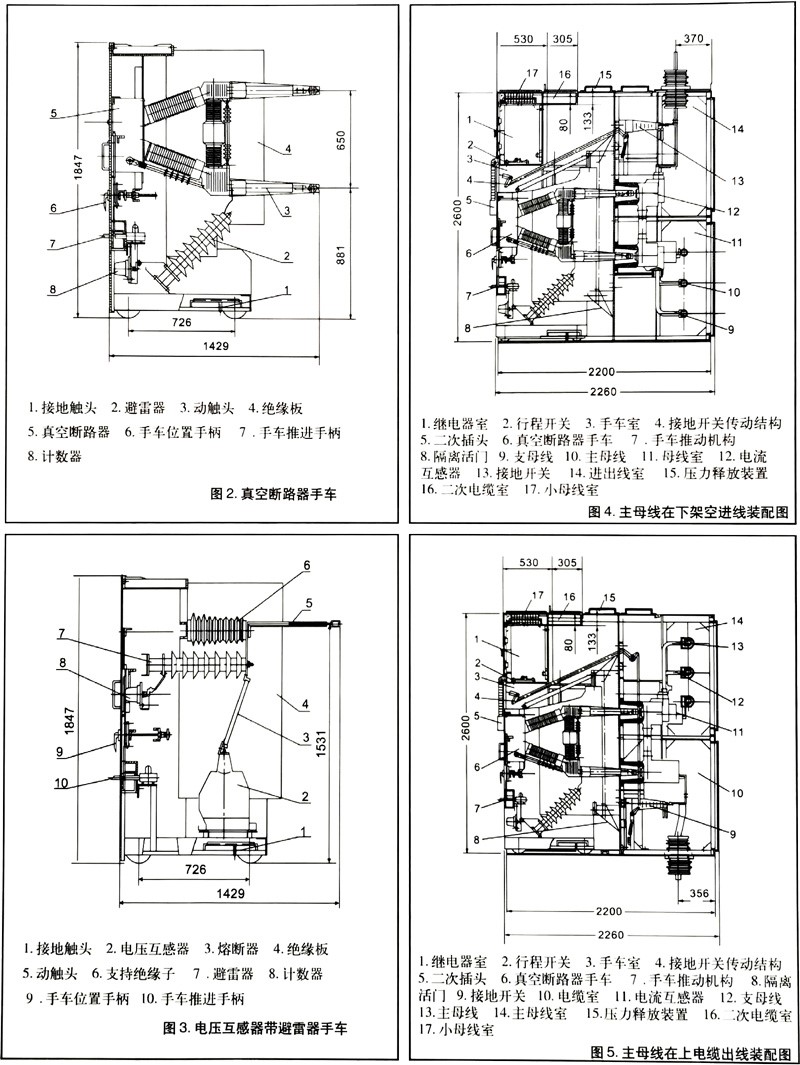

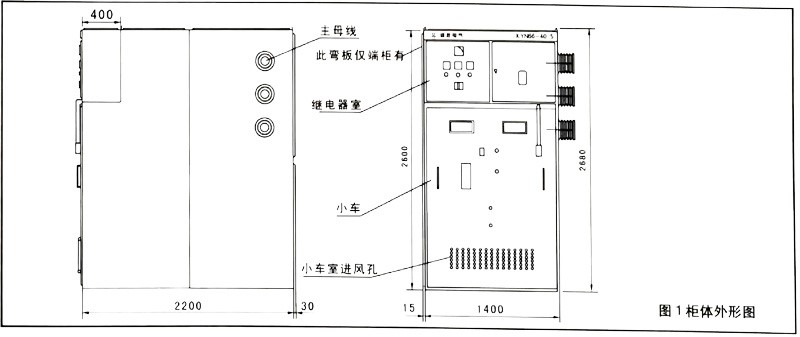

本型开关柜是凭证GB3906-91中划定的铠装移开式设计、制造的。。。。。柜体防护品级为IP20。。。。�？ ？？毓裰饕晒裉搴涂梢瓶考虺菩〕�)两部分组成，，柜体结构形状见图1，，断路器小车结构形状见图2，，电压互感器小车形状见图3。。。。。
1、柜体
KYN66-40.5型开关柜是由角钢和金属薄钢板焊接而成，，柜内用接地的金属隔板按功效支解成四个自力隔室，，即小车室、主母线室、电缆室和继电器室。。。。。其中主母线室和电缆室为对称结构，，主母线可置于柜后上室，，也可置于柜后下室，，用户可凭证需要无邪运用。。。。。柜体接纳复合绝缘,复合绝缘时空气距离≥220mm。。。。。本型开关柜上收支线内部安排见图4，，电缆收支线内部安排见图5。。。。。
小车室和主母线室顶部均设有压力释放装置,当柜内由于意外缘故原由压力增大时，，压力释放装置上的盖板将自动翻开，，使压实力体定向排放，，以包管操作职员和装备的清静。。。。。
小车室与主母线室和电缆室的隔板上装置有电流互感器与触头盒合为一体的主回路静触头盒。。。。。触头盒既包管了各功效小室的隔离，，同时也做为静触头的支持件。。。。。当小车不在柜内时，，主回路静触头由接地薄钢板制成的活动帘子板盖住，，包管在小车室事情的职员清静。。。。。当小车进入时，，活动帘板自动翻开，，新闻触头顺遂接通。。。。。小车前盖板与柜体前门合为一体,当小车退出柜外时，，活动帘板将作为柜外壳的一部分。。。。。
主母线室内装置三相70×4的圆管形母线。。。。。各开关柜主母线室经绝缘套管意会﹐运行时各柜的主母线室之间是离隔的，，可以阻止一个距离泛起意外，，祸及其他开关柜的扩展性事故爆发。。。。。
电缆室内凭证主回路计划的需要，，可以装置电流互感器、接地开关、带电显示装置。。。。。由于此柜柜型体积较小，，因此电缆头不可在本柜内装置，，只能置于电缆沟内。。。。。电缆脱离后穿过绝缘套管进入本柜电缆室。。。。。
继电器室内设有继电器装置板，，可装置凸出装置的种种继电器，，继电器室门上可装置种种计量仪表、操作开关、信号装置、嵌入式继电器或种种综合�；；ぷ爸玫�。。。。。继电器室顶部是小母线室，，小母线室内设有用于牢靠6mm直径黄铜棍的小母线端子。。。。。单层安排时最多可设12条小母线;双层安排时最多可设24条小母线。。。。。继电器室下部装置二次端子排，，端子排装置于牢靠在继电器室底板上的装置支架上。。。。。如装置JH5型接线端子，，最多可装置110个。。。。。小母线室的后面是二次电缆室。。。。。由于柜体体积较小,在本柜无法设计二次电缆收支孔，，二次电缆是统一通过专设的二次电缆柜爬到柜顶,通过二次电缆室抵达各柜继电器室。。。。。一组排列的开关柜二次电缆室是贯串的，，二次电缆柜可置于一组排列开关柜的左端或右端，，也可置于一组排列开关柜的中心。。。。。二次电缆柜置于两头时柜宽为300mm，，置于中心时柜宽为400mm，，柜深均与柜体同深。。。。。

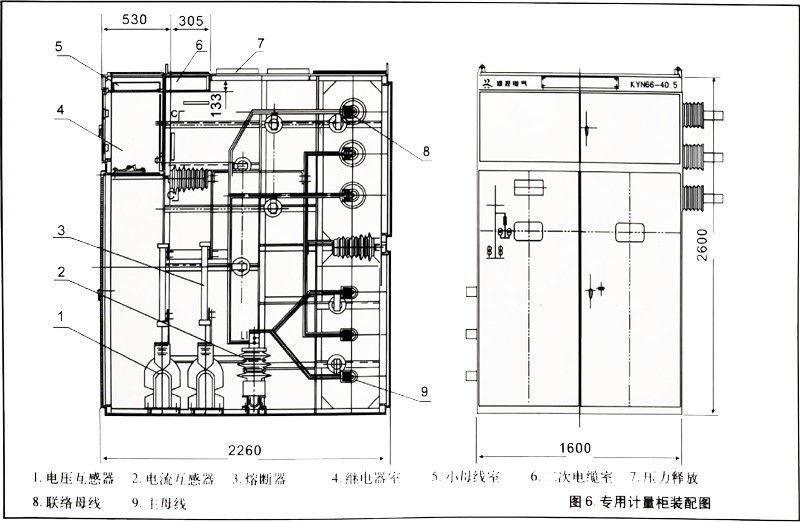

专用计量柜为牢靠式结构,其内部结构及形状见图6。。。。。

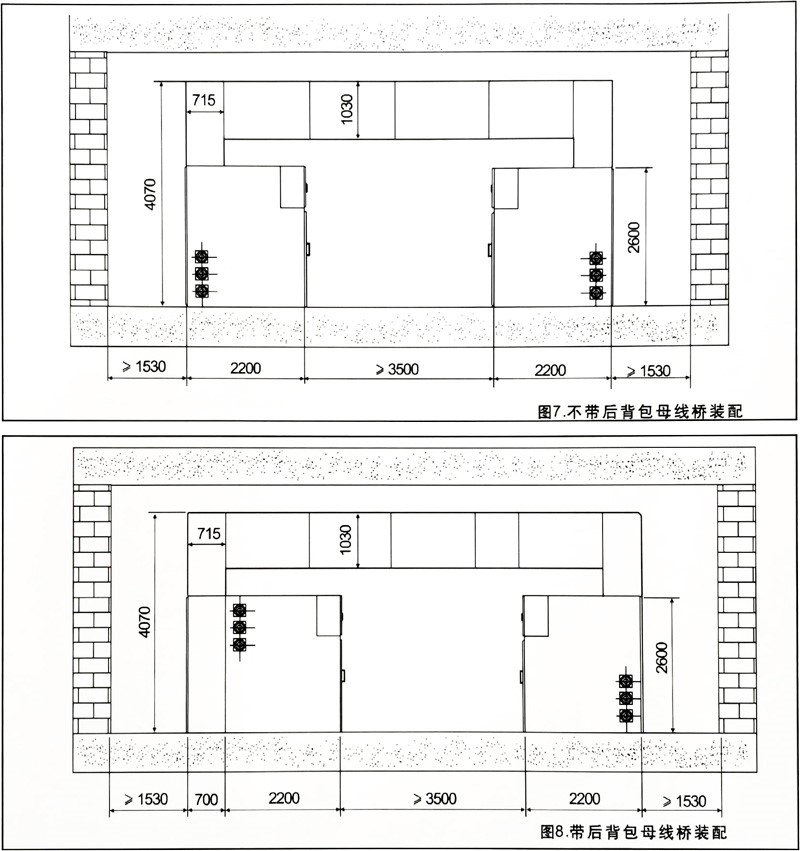

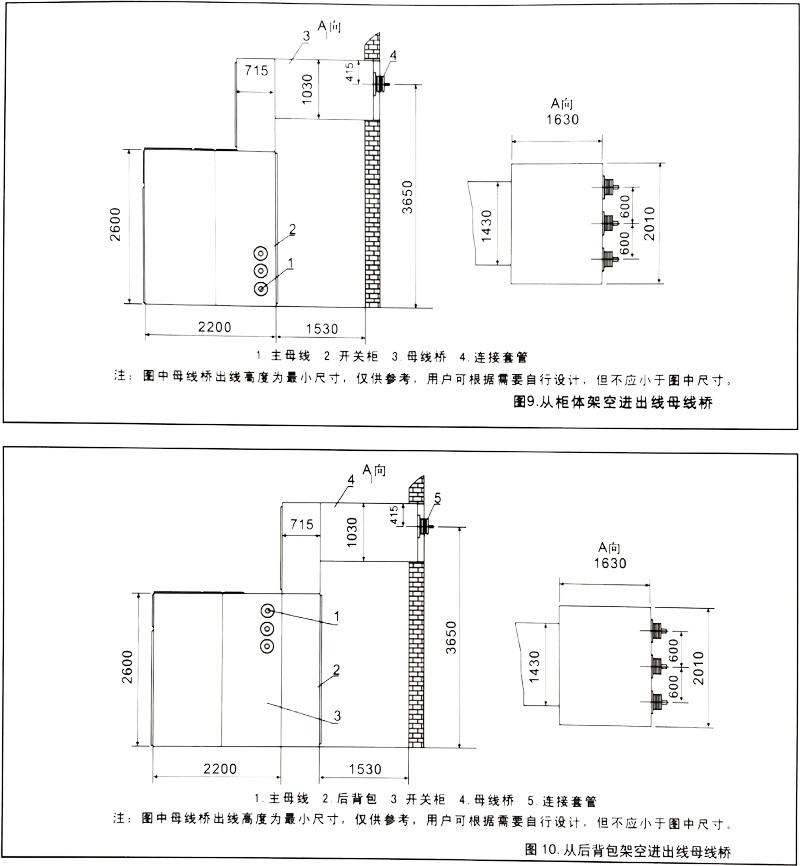

母线桥为金属角钢焊接骨架，，周围用金属薄钢板通过螺栓与骨架相连，，组成金属关闭母线桥。。。。。面扑面母线桥装配见图7-8;对墙母线桥装配见图9-10。。。。。
2、小车
凭证小车上设置的主回路元件的差别，，可以有断路器小车、电压互感器小车、隔离小车和所用变小车等。。。。。同规格小车包管交流。。。。。小车在柜内有试验位置和事情位置两个锁定状态。。。。。小车的推进(退出）接纳蜗轮副省力机构，，操作轻盈、无邪。。。。。小车收支柜时，，需要使用专用附加轨道。。。。。3、联锁
本型开关柜设计了可靠的“五防”闭锁系统。。。。。
(1)推进机构与断路器之间的联锁
为避免在断路器关合状态下推拉小车而造成带负荷推拉小车的恶性事故爆发，，开关柜小车上设有机械联锁。。。。。
b.当小车未进入锁定位置或推进摇把未实时拔出时，，小车锁定机构手柄无法从移动位置转为锁定位置，，同时，，小车的机械联锁通过断路器内部机械联锁盖住断路器的合闸机构,使电动或手动合闸均无法举行。。。。。从而包管了运行的清静性。。。。。
(2)小车与接地开关之间的联锁
本型开关柜设计为小车前盖板与柜体前门合为一体,当小车在柜内时,小车前盖板盖住了接地开关操作手柄的插入孔，，因此要想合接地开关时小车必需移出柜外,避免了带电合接地开关﹔接地开关闭合的同时机械联锁块盖住小车运行轨道，，使小车无法进入柜内，，避免接地开关处于合闸状态送电的误操作爆发。。。。。
(3）二次插头和小车锁定机构之间的联锁
若是小车二次插头不插好，，小车的锁定机构将无法转到锁定位置，，使小车在事情位置(试验位置)无法锁定。。。。。如若想拔下二次插头，，只有在小车退到试验位置后，，将小车锁定机构手柄转至暂停位置时才可举行操作。。。。。
(4)隔离小车的联锁
由于隔离小车没有分断、关合负荷电流的能力,为了阻止隔离小车在相关断路器没有分闸的情形下推拉,在小车前盖板上装一把电磁锁,电磁锁锁住与小车锁定机构手柄一起联动的圆盘，，只有电磁锁有电(通常电源由相关断路器的常闭辅助接点控制)，，锁被翻开，，锁舌退出，，小车锁定机构手柄才华转动，，扫除小车锁定并翻开推进机构的摇把插孔。。。。。
(5）柜后门(进线室或电缆室相对应的门)与接地开关及断路器间联锁
断路器柜柜后门装置一行程开关及一把电磁锁，，行程开关的�？ ？？拥愣峡下菲鞯暮险⒒芈�，，只有后门完全关好后断路器才华合闸，，若为出线柜，，接地开关上的辅助开关�？ ？？拥憧刂频绱潘缭�，，只有接地开关关合后电磁锁通电，，后门才华翻开，，若为进线柜，，显示器强制闭锁接点控制电磁锁电源，，只有进线侧没有电压时电磁锁通电，，后门才华翻开。。。。。
隔离柜柜后门只装置一把电磁锁，，若为出线柜，，接地开关上的辅助开关�？ ？？拥憧刂频绱潘缭�，，只有接地开关关合后电磁锁通电，，后门才华翻开，，若为进线柜，，显示器强制闭锁接点控制电磁锁电源，，只有进线侧没电压时电磁锁通电,后门才华翻开。。。。。

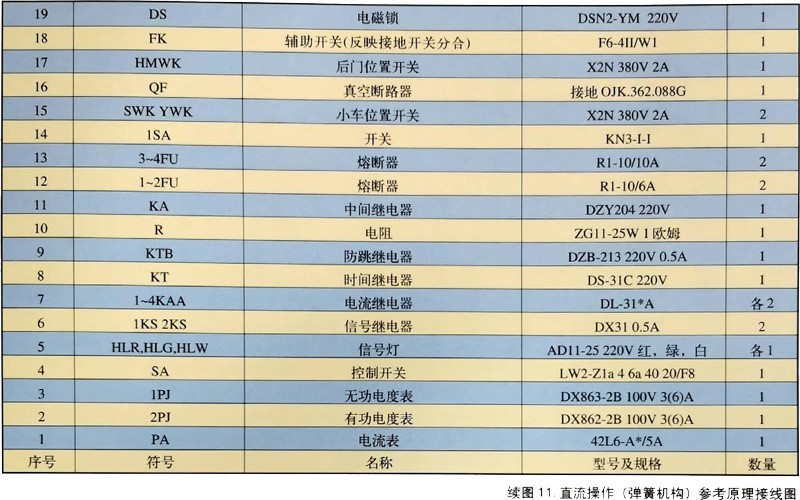

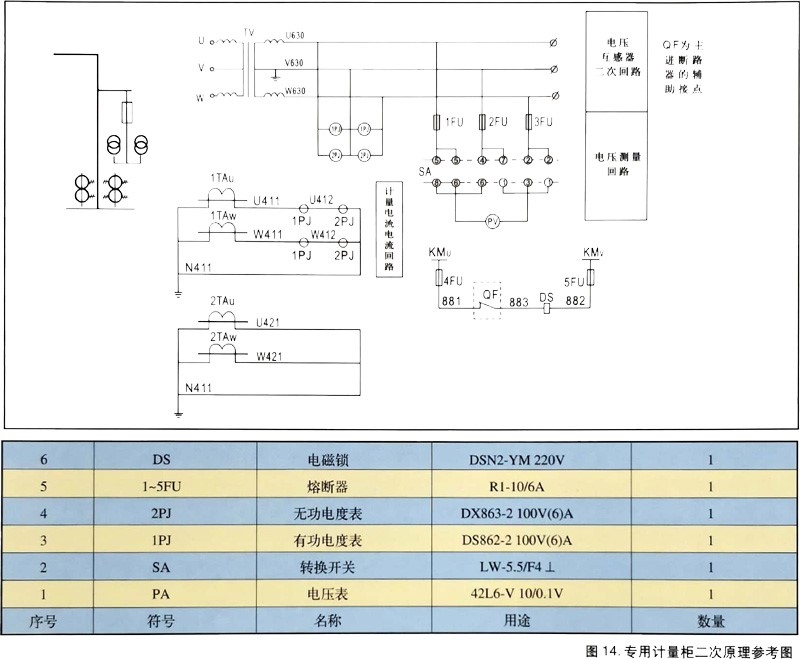

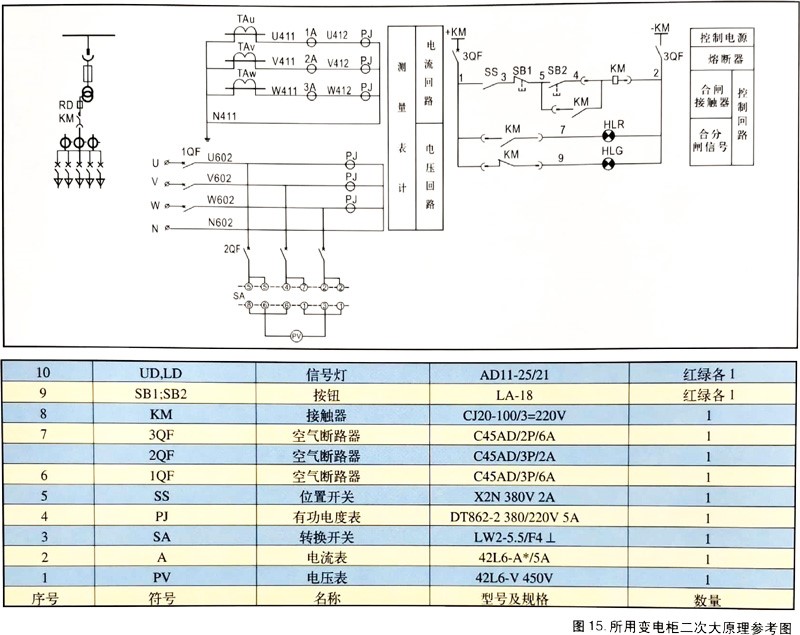

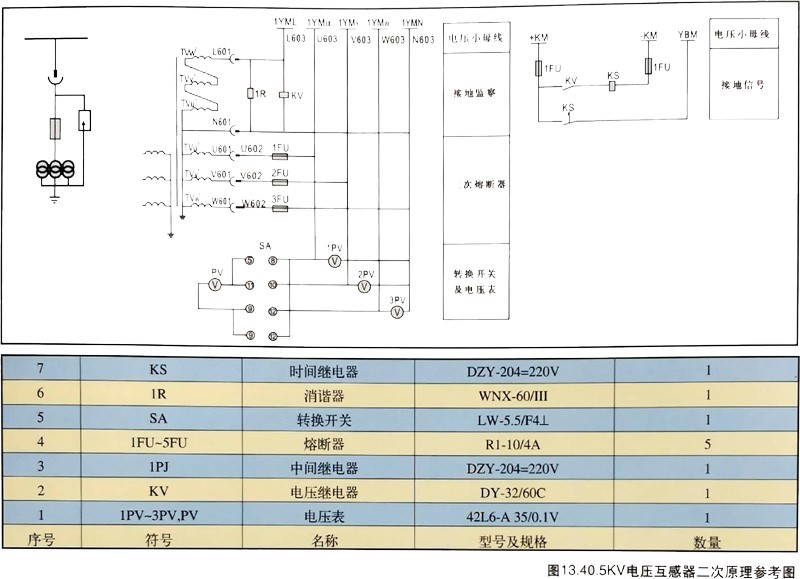

用户可凭证自己的系统现真相形选择控制电源和设置断路器的控制电路,并设计响应开关柜二次原理图。。。。。图11是断路器柜的控制及�；；ぴ聿慰纪�，，图12是响应的断路器内部接线图，，供用户设计时参考。。。。。图中的小车位置开关装置于小车室顶盖板上，，反应小车在柜内的位置，，接点为两�？ ？？�(或一开一闭;或两常闭)。。。。。图13和图14是电压互感器和专用计量柜的原理接线参考图。。。。。图15为所用变柜原理接线参考图。。。。。
八、装置调解

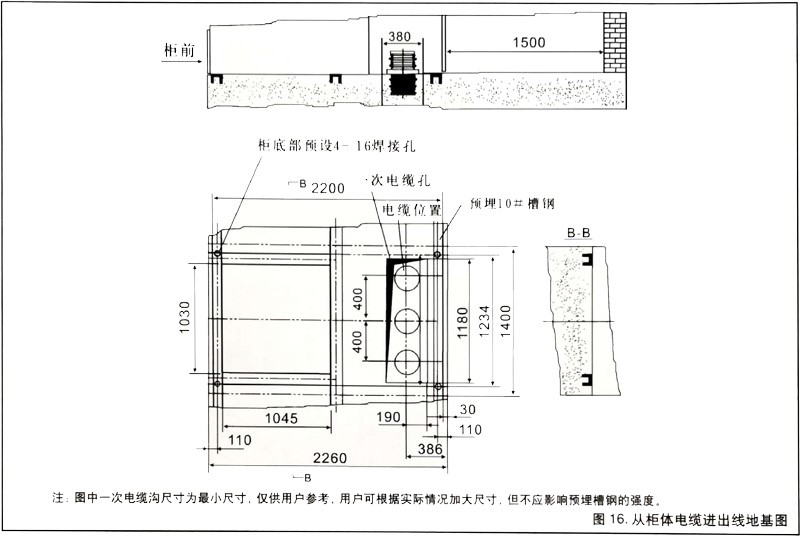

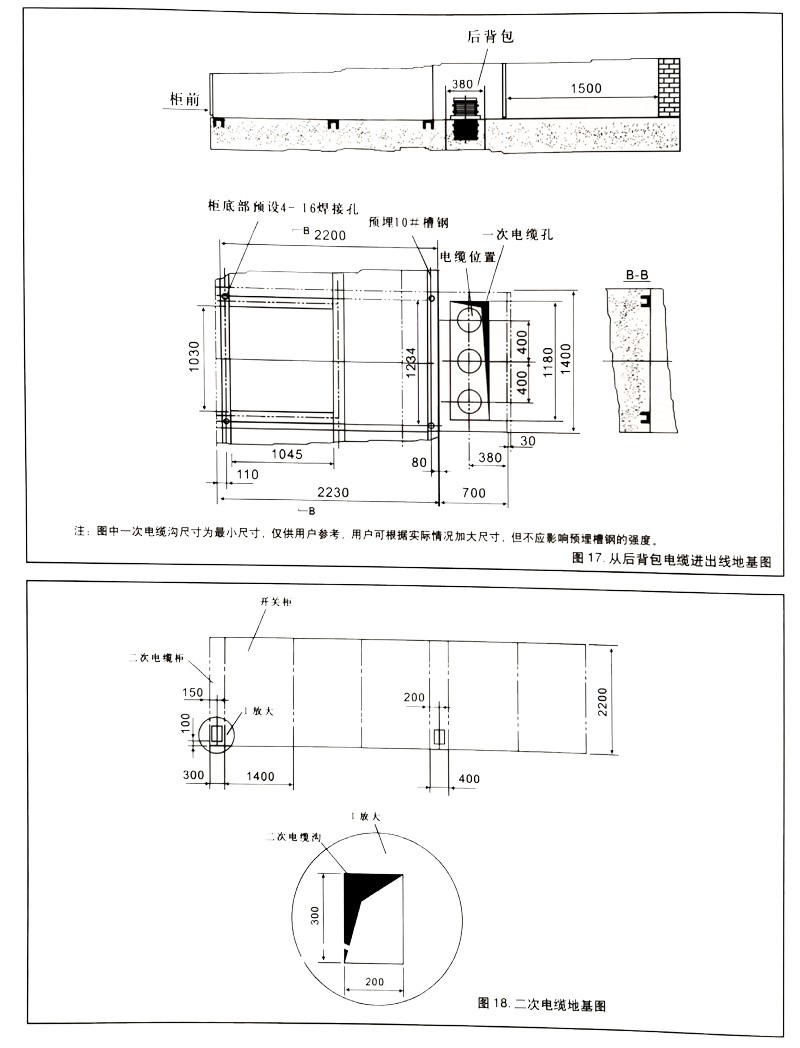

2、开关柜的基础施工一样平常应当分两次浇铺混凝土，，第一次牢靠电缆槽钢，，第二次铺设地面，，一样平常铺设厚度为60mm,地面应低于基础槽钢的上平面3~6mm。。。。。
3、开关柜若是是单面排列，，柜前走廊以大于2.5m为宜，，开关柜若是是两列扑面排列，，柜间走廊以不小于3.5m为宜。。。。。
4、拆箱后，，应首先保管好随箱文件资料，，并凭证装箱单检查随柜备件、附件是否齐全，，并作相关纪录，，然后检查开关柜有没有显着的损坏。。。。。如没有问题，，可吊装就位进入装置。。。。。
5、开关柜并列后应与相临柜靠紧，，用螺栓牢靠在一起。。。。。柜底部圆孔应与基础槽钢焊牢。。。。。
6、一样平常情形柜体的并列装置应与主母线的装置交替举行，，这样可以阻止柜体装置后，，装置主母线难题。。。。。
7、柜体并列装置后，，应把各柜间的主接地母线，，毗连在一起，，毗连处在柜后底部，，并在适当的地方与修建预设的接地网相毗连。。。。。
8、翻开柜前小母线室顶盖板，，用随柜带来的黄铜棒将各柜的小母线逐一对应毗连好。。。。。
9、推车前首先应认真检查主、辅回路新闻触头是否有损伤。。。。。然后擦净触点处的防锈油，，涂上清洁的润滑脂。。。。。再检查接地触头是否完好，，并涂上少许润滑脂。。。。。然后检查推进机构及其联锁是否运转优异，，并适当润滑。。。。。
11、此时可将小车徐徐推入柜内，，推进时要注重触头的插接情形和小车的定位情形，，以及车两侧与挑帘子板拐臂的对应关系，，小车试推后，，应退回试验位置举行电气试验。。。。。凭证原理接线图，，检查开关柜各部分电器是否正常(控制性能)，，行动是否可靠。。。。。
九、使用与维护
开关柜在运行中,运行职员除应遵守有关规程外，，还应注重以下问题。。。。。
1、操作程序
虽然开关柜设计有包管开关柜各部分操作程序准确的联锁,可是操作职员对开关柜各部分的投入和退出仍应严酷按操作规程和本手艺文件的要求举行，，不应随意操作，，更不应在操作受阻时，，不加剖析强行操作。。。。。不然，，容易造成装备损坏，，甚至引起事故。。。。。
(1）无接地开关的断路器柜的操作
a.将断路器可移开部件装入柜体
断路器小车准备由柜外推入柜内前，，应认真检查断路器是否完好，，有没有漏装部件，，有无工具等杂物放在机构箱或开关内，，确认无问题后将小车附加轨道置于柜前，，再将小车沿轨道平稳推入柜体。。。。。小车推进受阻时(这时小车前盖板距柜体有260mm距离)，，小车处于试验位置，，将锁定机构手柄转到暂停位置，，将辅助回路插头插好后，，再将小车锁定机构手柄转至锁定位置锁定小车，，在主回路未接通的情形下对开关柜举行电气试验。。。。。若想继续举行操作，，首先将小车锁定机构手柄转至移动位置，，使小车进入移动状态，，这时推进机构摇把插孔翻开，，插入摇把顺时针转动，，直至小车前盖板与柜体相接触，，小车抵达事情位置，，将小车锁定机构手柄转至锁定状态锁定小车。。。。。此时，，主回路接通，，断路器已处于准备状态，，可通过控制回路对其举行合、分操作。。。。。
b.从柜体中取出小车
若准备从柜体内试验位置取出小车，，应先将附加轨道放在柜前最适当的位置，，确定断路器处于分闸状态，，将小车锁定机构手柄转至暂停位置,摘除辅助回路插头，，再用力拉出小车。。。。。
(2)有接地开关的断路器的操作
带接地开关的断路器柜将断路器小车推入柜内和从柜内取出小车的程序与不带接地开关的断路器柜的操作程序完全相同,仅在小车柜内移动历程和操作接地开关历程中要注重如下问题:
a.小车在柜内操作
当准备将小车推入事情位置时,除了要遵守上述中提请注重的诸项要求外，，还应确认接地开关处于脱离状态，，不然下一步操作将无法完成。。。。。
b.合接地开关操作
若要合接地开关，，首行将小车退出柜外，，插入接地开关操作手把，，方可举行合闸操作，，合分接地开关必需到位，，不应在操作历程中心阻止。。。。。
(3）一样平常隔离柜的操作
(4）就地操作断路器
断路器小车面板上有断路器的分合操作钮，，一样平常情形合闸操作钮是供小车在试验位置做试验用的。。。。。小车在事情位置时合闸按钮一样平常不起作用(若是需要在事情位置仍然使用断路器机构箱的按钮直接合闸,请在定货时特殊说明)。。。。。小车断路器的分闸钮是做为事故状态的紧迫分闸时使用的,正常情形下在事情位置不要使用,以阻止控制回路逻辑杂乱。。。。。合、分按钮平时是用防护罩盖住的，，紧迫情形用工具侧向敲击，，使其从根部切槽处断开，，就可以举行操作。。。。。
2、作用联锁的注重事项
(1)本产品的联锁功效是以机械联锁为主，，辅之以电气联锁实现其功效的,功效上能实现开关柜“五防”闭锁的要求。。。。。可是操作职员不应因此忽视操作规程的要求，，不按规程划定的要求，，遵守“二票三制”的制度。。。。。只有组织手段与手艺手段相连系才华有用施展联锁装置的包管作用，，避免误操作事故的爆发。。。。。
(2)本产品的联锁功效的投入与扫除，，大部分是在正常操作历程中同时实现的，，不需要增添特另外操作办法。。。。。如发明操作受阻（如操作阻力突然增大）应首先检查是否有误操作的可能，，而不应强行操作以致损坏装备，，甚至导致误操作事故的爆发。。。。。
3、开关柜的磨练应除按有关规程要求举行外，，建议用户特殊注重以下几点:
(2）检查小车推进机构及其联锁的情形，，使其知足本说明书有关要求。。。。。
(3）检查主回路触头的情形，，擦除动、静触头上陈腐油脂，，观察触头有无损伤;弹簧力有无显着转变﹔有无因温度过高引起镀层异常氧化征象，，若有以上情形，，应实时处置惩罚。。。。。
(4）检查辅助回路触头有无异常情形，，并举行须要的修整。。。。。
(5）检查接地回路各部分的情形，，如接地触头、主接地线及过门接地线等，，包管其电一连性。。。。。
(6）检查各部分紧固件,若有松动，，应实时紧固。。。。。
十、运输与贮存
1、开关柜的远程运输，，建议不接纳公路运输的方法，，特殊不要长距离在三级以下公路运输。。。。。
2、开关柜在包装底板上牢靠时可接纳滚运。。。。。无包装开关柜应接纳吊运或铲运。。。。。
3、开关柜(纵然是带外包装的)不宜恒久在户外储放。。。。。较长时期不必的开关柜，，应储放在干燥，，透风的户内客栈中。。。。�？ ？？毓竦耐獍坝杏闷谝谎匠２涣杓菀荒�。。。。。
十一、产品成套性
产品在交货时应具备以下文件和附件:
1、产品的及格证实书
2、产品的装置使用说明书
3、装箱单
4、产品的工程设计资料(包括系统图，，二次接线图，，装备明细表等)
5、断路器储能摇把、小车推进摇把、接地开关操作摇把及小车附加轨道（建议条约量10台以下，，每5台配一套;凌驾10台，，加一套)
6、开关柜内主要元件的装置使用说明书等手艺文件和附件
